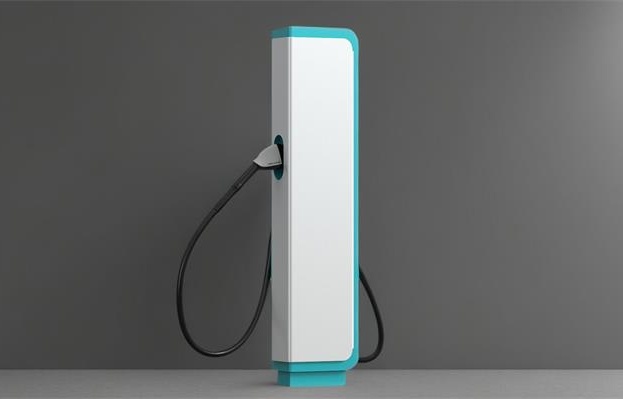

Ultra rychlá 360~540kW DC nabíječka

360~540kW EV ACPP systém je nová generace nabíjecího zařízení EV. Je vyvinut s využitím sdílení výkonu a alokace výkonu jako základní technologie. Obsahuje 1 napájecí skříň a 1 až 8 nabíjecích zásobníků.

Množství:
Dostupnost:





Zeptejte se Přidat do košíku

Inteligentní ultra rychlá 360~540kW DC nabíječka Stojanová stejnosměrná nabíječka 360~540kW DC nabíječka s vysokým výkonem

Výkon

Všestranný výstup s vysokým výkonem

Výrobek se vyznačuje širokým rozsahem výstupního napětí, vysokým výstupním proudem a vysokou výstupní účinností a má celou řadu ochranných funkcí.
Inteligentní distribuce energie

Dokáže flexibilně řídit výstupní výkon každého konektoru prostřednictvím inteligentní strategie distribuce energie, aby vyhovoval různým požadavkům na nabíjení EV a poskytoval bezpečné, inteligentní a efektivní nabíjení.

Součásti zařízení

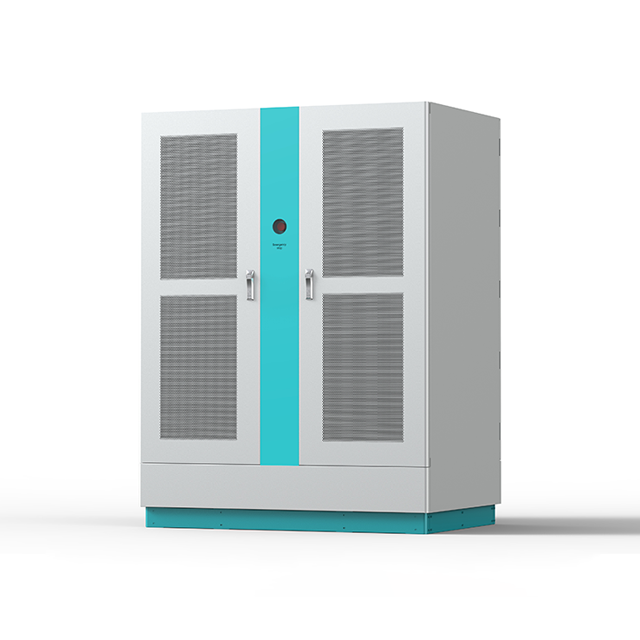

Napájecí skříň

Napájecí skříň je klíčovou součástí realizace přeměny energie a distribuce sdružování energie. Skládá se ze vstupu AC, nabíjecích modulů, jednotky pro přidělování energie, systému rozhraní na úrovni stanice, vnějšího krytu, systému odvodu tepla a systému detekce a ochrany stavu zámku dveří atd.

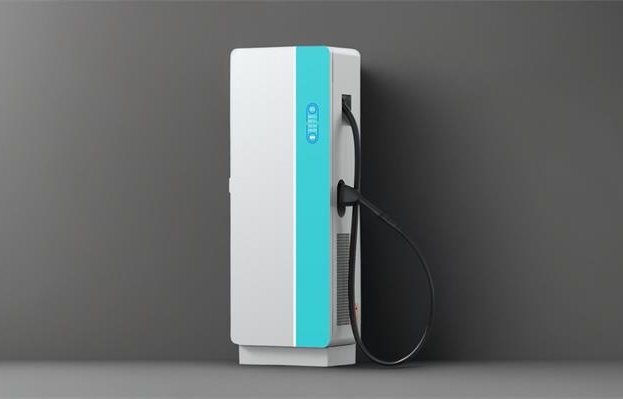

Nabíjecí dávkovač

Nabíjecí stojan realizuje funkce interakce informací a přenosu energie s EV a skládá se z krytu, jednotky HMI (Human-Machine Interaction), jednotky CCU / Charging Control Unit, TCU, nabíjecího konektoru atd.

Technická specifikace

Napájecí skříň
Projekt	Technické parametry
Jmenovitý výkon napájecí skříně	360~540 kW
Napájení jedním modulem	30 kW
Počet výstupních DC sběrnic	8 (množství volitelné)
Typ spínání	Plně dynamické přepínání modulů
Rozsah výstupního napětí	150 ~ 1000 V DC
Konstantní výstupní napětí	300 ~ 1000 V DC
Přesnost stabilizace napětí	≤±0,5 %
Přesnost ustáleného proudu	≤±1%
Vstupní střídavé napětí	AC380V ± 15% (3P + N + PE)
AC vstupní frekvence	50 Hz ± 1 Hz
AC Jmenovitý vstupní proud	2 * 437A
Účiník	≥ 0,98 (50 % < PO/PN ≤ 100 %)
Současné harmonické (THDi)	≤5 %
Špičková účinnost	≥95 %
Hluk	≤ 70 dB
Úroveň ochrany	IP54 (venkovní instalace)
Způsob instalace	Stojací na podlaze
Celkové rozměry	1500 mm × 1000 mm × 2000 mm (šířka × hloubka × výška)
Provozní okolní teplota	-20℃-50℃
Relativní vlhkost	5％～95％
Nadmořská výška nad hladinou moře	≤ 2000 m
Montáž vertikální sklon	≤5％
Místo instalace	Vnitřní nebo venkovní
Poznámka: Na místě použití se nesmí vyskytovat žádné silné vibrace a otřesy, žádná výbušná nebezpečná média a okolní média nesmí obsahovat škodlivé plyny a vodivá média, která korodují kov a ničí izolaci.

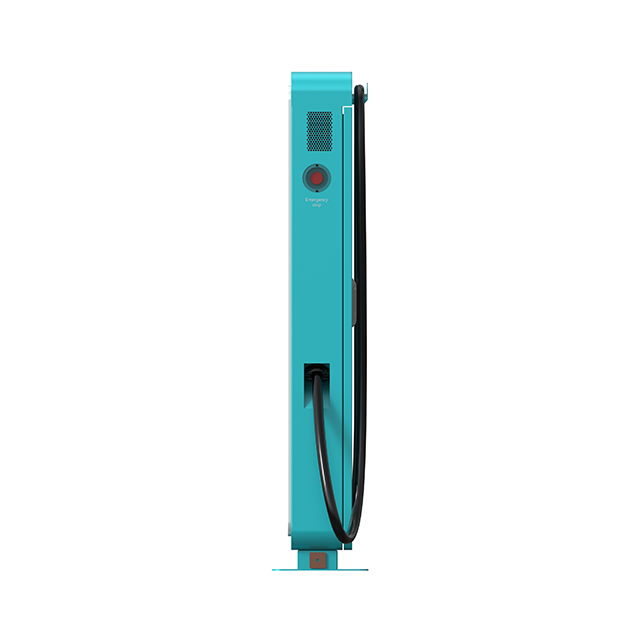

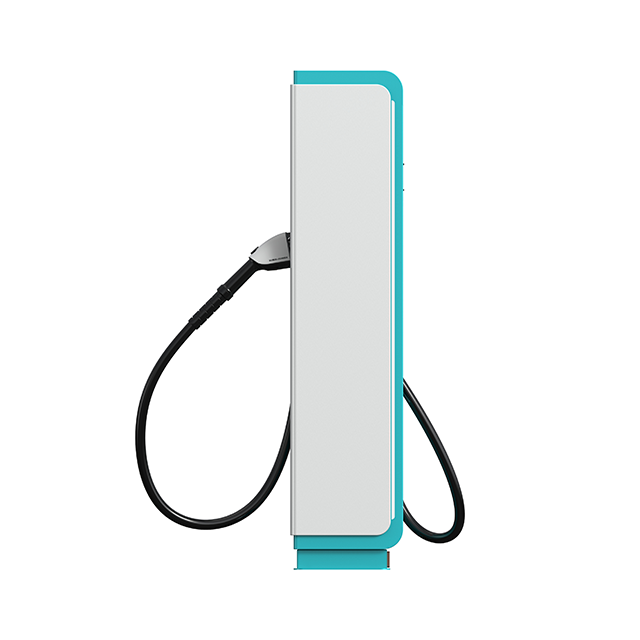

Kapalinou chlazený přebíjecí terminál
Projekt	Technické parametry
Jmenovitý výstupní výkon	500 kW
Počet nabíjecích rozhraní	1
Typ nabíjecího rozhraní	CCS2
Rozsah výstupního napětí	150 ~ 1000 V DC
Maximální výstupní proud	500A (průběžně)
Pomocné napájení	Standardní 12V (24V je třeba přizpůsobit)
Metoda odvodu tepla	Inteligentní kapalinové chlazení
Hluk	≤ 60 dB
Interakce člověka s počítačem	Obrazovka + LED
Režim spuštění nabíjení	Pro nabití naskenujte QR kód
Způsob komunikace	Ethernet
Délka linie zbraně	Standardní s 5 metry (více délek lze přizpůsobit)
Úroveň ochrany	IP54 (venkovní instalace)
Způsob instalace	Stojací na podlaze
Celkové rozměry	550 mm × 352 mm × 1550 mm (šířka × hloubka × výška)
Provozní okolní teplota	-20℃-50℃
Relativní vlhkost	5％～95％
Nadmořská výška nad hladinou moře	≤ 2000 m
Montáž vertikální sklon	≤5％
Místo instalace	Vnitřní nebo venkovní
Poznámka: Na místě použití se nesmí vyskytovat žádné silné vibrace a otřesy, žádná výbušná nebezpečná média a okolní média nesmí obsahovat škodlivé plyny a vodivá média, která korodují kov a ničí izolaci.

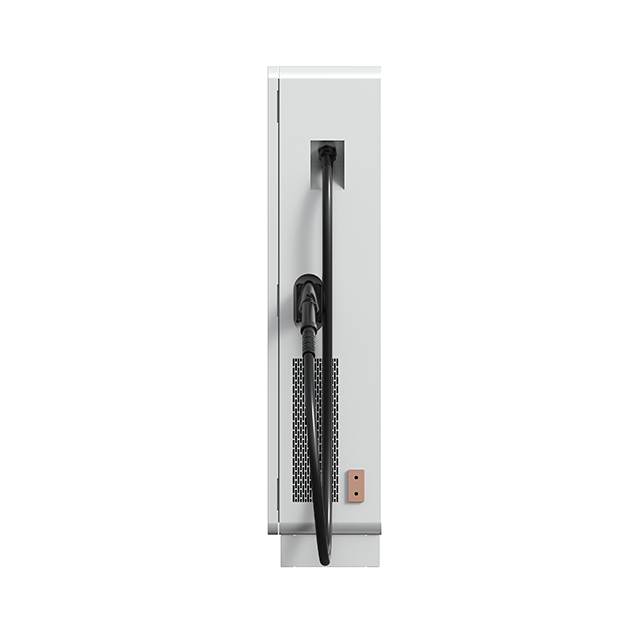

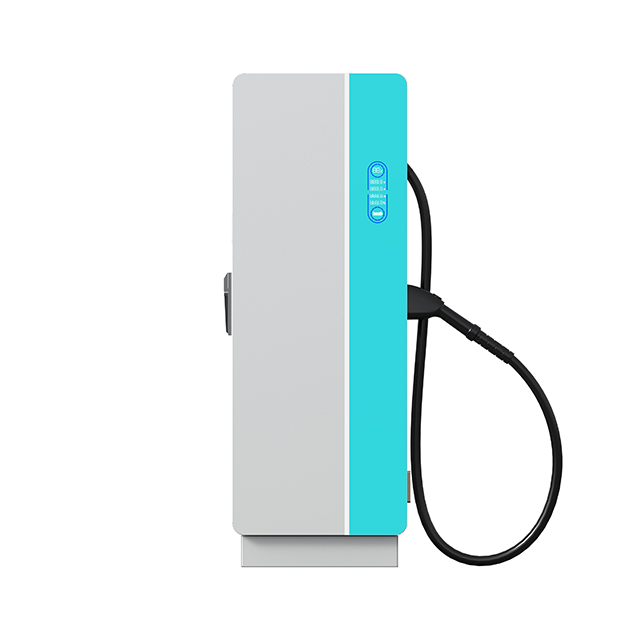

Inteligentní rychlonabíjecí terminál
Projekt	Technické parametry
Jmenovitý výstupní výkon	200 kW
Počet nabíjecích rozhraní	1
Typ nabíjecího rozhraní	CCS2
Rozsah výstupního napětí	150 ~ 1000 V DC
Maximální výstupní proud	200A (nepřetržitý)
Pomocné napájení	Standardní 12V (24V je třeba přizpůsobit)
Metoda odvodu tepla	Chlazení vzduchem
Hluk	≤ 60 dB
Interakce člověka s počítačem	Kontrolka
Režim spuštění nabíjení	Pro nabití naskenujte QR kód
Způsob komunikace	Ethernet
Délka linie zbraně	Standardně 4,5 metru (lze upravit více délek)
Úroveň ochrany	IP54 (venkovní instalace)
Způsob instalace	Stojací na podlaze
Celkové rozměry	350 mm × 200 mm × 1550 mm (šířka × hloubka × výška)
Provozní okolní teplota	-20℃-50℃
Relativní vlhkost	5％～95％
Nadmořská výška nad hladinou moře	≤ 2000 m
Montáž vertikální sklon	≤5％
Místo instalace	Vnitřní nebo venkovní
Poznámka: Na místě použití se nesmí vyskytovat žádné silné vibrace a otřesy, žádná výbušná nebezpečná média a okolní média nesmí obsahovat škodlivé plyny a vodivá média, která korodují kov a ničí izolaci.
