Cargador CC ultrarrápido de 360 ~ 540 kW

El sistema ACPP para vehículos eléctricos de 360 ~ 540 kW es una nueva generación de equipos de carga para vehículos eléctricos. Está desarrollado con la agrupación y asignación de energía como tecnología central. Incluye 1 gabinete de energía y de 1 a 8 dispensadores de carga.

Cantidad:
Disponibilidad:





Preguntar Añadir a la cesta

Cargador de CC inteligente ultrarrápido de 360 ~ 540 kW Cargador CC de suelo de 360~540 kW Cargador CC de salida de alta potencia

Actuación

Salida versátil de alta potencia

El producto tiene las características de un amplio rango de voltaje de salida, alta corriente de salida y alta eficiencia de salida, y tiene una gama completa de funciones de protección.
Distribución de energía inteligente

Puede controlar de manera flexible la potencia de salida de cada conector a través de una estrategia de distribución de energía inteligente, para adaptarse a diversos requisitos de carga de vehículos eléctricos y brindar una experiencia de carga segura, inteligente y eficiente.

Componentes del equipo

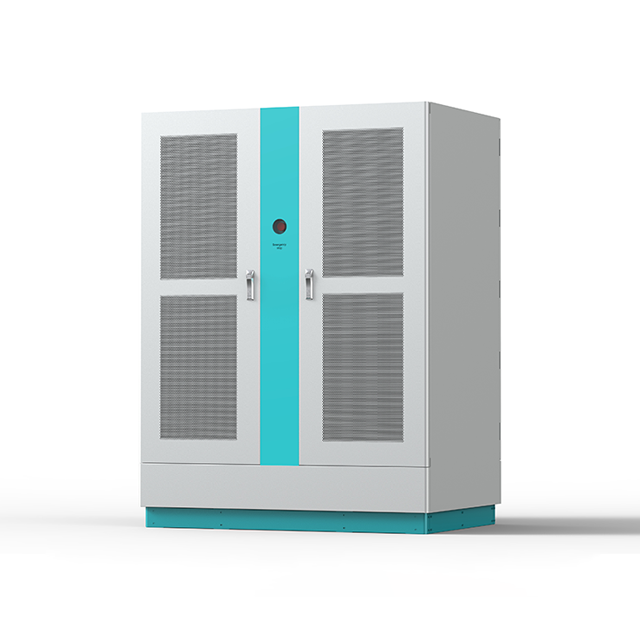

Gabinete de energía

El gabinete de energía es la parte central para realizar la conversión de energía y la distribución conjunta de energía. Consta de entrada de CA, módulos de carga, unidad de asignación de energía, sistema de interfaz a nivel de estación, gabinete exterior, sistema de disipación de calor y sistema de protección y detección del estado de bloqueo de puertas, etc.
Dispensador de carga

El dispensador de carga realiza las funciones de interacción de información y transmisión de energía con el vehículo eléctrico y está compuesto por una carcasa, una unidad HMI (interacción hombre-máquina), una CCU/unidad de control de carga, una TCU, un conector de carga, etc.

Especificación técnica

Gabinete de energía
Proyecto	Parámetros técnicos
Potencia nominal del armario eléctrico	360~540kW
Alimentación de un solo módulo	30kW
Número de buses de salida CC	8 (cantidad opcional)
Tipo de conmutación	Cambio de módulo dinámico completo
Rango de voltaje de salida	150 ~ 1000 VCC
Tensión de salida de potencia constante	300 ~ 1000 VCC
Precisión de estabilización de voltaje	≤±0,5%
Precisión de corriente constante	≤±1%
voltaje de entrada de CA	CA380V ± 15% (3P + N + PE)
Frecuencia de entrada de CA	50 Hz ± 1 Hz
Corriente de entrada nominal de CA	2 * 437A
factor de potencia	≥ 0,98 (50% < PO/PN ≤ 100%)
Armónicos actuales (THDi)	≤5%
Máxima eficiencia	≥95%
Ruido	≤ 70dB
Nivel de protección	IP54 (instalación exterior)
Método de instalación	De pie
Dimensiones generales	1500 mm × 1000 mm × 2000 mm (ancho × profundidad × alto)
Temperatura ambiente de funcionamiento	-20 ℃ ~ 50 ℃
Humedad relativa	5%～95%
Altitud sobre el nivel del mar	≤ 2000m
Instalación inclinación vertical	≤5%
Ubicación de instalación	Interior o exterior
Nota: No deberá haber fuertes vibraciones ni golpes en el lugar de uso, ni medios explosivos peligrosos, y los medios circundantes no deberán contener gases nocivos ni medios conductores que corroan el metal y destruyan el aislamiento.

Terminal de sobrecarga refrigerado por líquido
Proyecto	Parámetros técnicos
Potencia nominal de salida	500kW
Número de interfaces de carga	1
Tipo de interfaz de carga	CCS2
Rango de voltaje de salida	150 ~ 1000 VCC
Corriente máxima de salida	500A (en curso)
Fuente de alimentación auxiliar	Estándar de 12 V (24 V deben personalizarse)
Método de disipación de calor	Refrigeración líquida inteligente
Ruido	≤ 60dB
Interacción persona-computadora	Pantalla + LED
Modo de inicio de carga	Escanea el código QR para cargar
Modo de comunicación	Ethernet
Longitud de la línea de armas	Estándar con 5 metros (se pueden personalizar más longitudes)
Nivel de protección	IP54 (instalación exterior)
Método de instalación	De pie
Dimensiones generales	550 mm × 352 mm × 1550 mm (ancho × profundidad × alto)
Temperatura ambiente de funcionamiento	-20 ℃ ~ 50 ℃
Humedad relativa	5%～95%
Altitud sobre el nivel del mar	≤ 2000m
Instalación inclinación vertical	≤5%
Ubicación de instalación	Interior o exterior
Nota: No deberá haber fuertes vibraciones ni golpes en el lugar de uso, ni medios explosivos peligrosos, y los medios circundantes no deberán contener gases nocivos ni medios conductores que corroan el metal y destruyan el aislamiento.

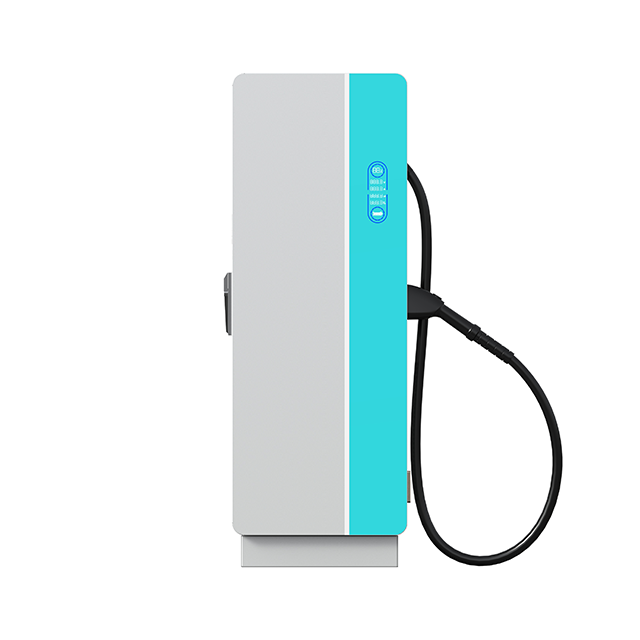

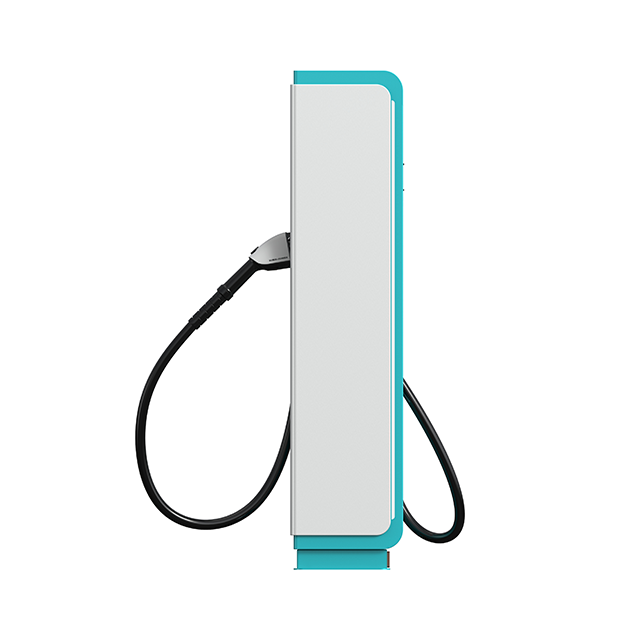

Terminal de carga rápida inteligente
Proyecto	Parámetros técnicos
Potencia nominal de salida	200kW
Número de interfaces de carga	1
Tipo de interfaz de carga	CCS2
Rango de voltaje de salida	150 ~ 1000 VCC
Corriente máxima de salida	200A (continuo)
Fuente de alimentación auxiliar	Estándar de 12 V (24 V deben personalizarse)
Método de disipación de calor	Refrigeración por aire
Ruido	≤ 60dB
Interacción persona-computadora	Luz indicadora
Modo de inicio de carga	Escanea el código QR para cargar
Modo de comunicación	Ethernet
Longitud de la línea de armas	4,5 metros de serie (se pueden personalizar más longitudes)
Nivel de protección	IP54 (instalación exterior)
Método de instalación	De pie
Dimensiones generales	350 mm × 200 mm × 1550 mm (ancho × profundidad × alto)
Temperatura ambiente de funcionamiento	-20 ℃ ~ 50 ℃
Humedad relativa	5%～95%
Altitud sobre el nivel del mar	≤ 2000m
Instalación inclinación vertical	≤5%
Ubicación de instalación	Interior o exterior
Nota: No deberá haber fuertes vibraciones ni golpes en el lugar de uso, ni medios explosivos peligrosos, y los medios circundantes no deberán contener gases nocivos ni medios conductores que corroan el metal y destruyan el aislamiento.
